自恢復保險絲PPTC在多支路電源的過流保護應用

2021-08-05 15:23:52 lipscall

        多支路電源主要應用于陣列安防設備的集中供電系統，安防電源有單路輸出、多路輸出兩種。單路輸出的電源屬于獨立供電電源，僅僅適用于獨立門禁或攝像頭供電.



        對于多層多單元樓的門禁以及多路攝像頭的集中供電與管理系統，就不實用了.(相關閱讀：PPTC自恢復保險絲在汽車中控鎖電機的保護應用)



        而現在大多數情況都是多層多單元樓的門禁以及多路攝像頭的集中供電的陣列系統，這些設備、系統所處的電磁環境一般都比較復雜.



        其中最容易出現的問題是雷電對設備的損壞、電源電壓不穩產生過電流對設備的傷害、溫度過高對設備的傷害、潮濕水汽等等，還有施工、維修維護時人為的接線錯誤對對設備的傷害。



        上述現象都是難與避免的，我們必須采取有效的保護措施才能避免設備損壞帶來的一系列問題，目前最好的方法是建議采用JDTFUSE高分子自恢復保險絲（又叫自復位過流保護器）做過溫過流保護電路，既簡單又可靠。



        通常PTC自恢復保險絲可以在下列情況發揮優勢：



        （1）JDTFUSE在電源輸入端配合防雷元件做防雷、過流保護應用：在這種應用中，主要是為了避免電源電壓波動、雷電流干擾產生過流損壞相關設備。

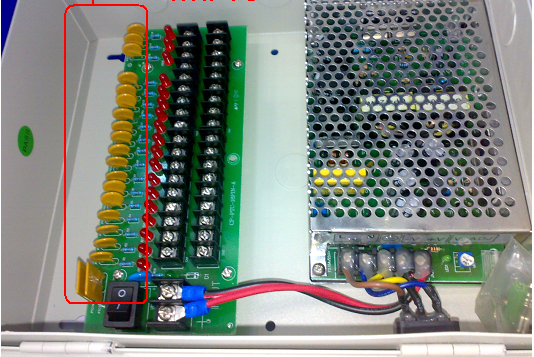

        （2）JDTFUSE在單電源的多支路供電系統中的應用：在這種應用中能解決因某單臺設備損壞使整個系統癱瘓的問題。JDTFUSE在這個系統中可以解決好因其中一臺設備（例如樓宇對講中的某個用戶）的短路而使整個系統無法正常工作的問題..



        達到的最終目的是當短路出現后能及時保護從而將故障設備從系統中隔離出來，而不影響其他設備的正常工作。可有效避免安裝易產生各種錯誤（如短路、電源線接反、數據線與電源線接錯），而損壞設備。



        （3）解決超溫保護問題：對室外設備、故障設備會因大電流發熱而超過正常工作溫度，JDTFUSE可在設備超溫后及時提供保護作用。(推薦閱讀：jdtfuse在便攜電動工具充電器的保護應用)
