自恢復保險絲PPTC在禁煙警示器電路中的應用保護
2021-08-05 14:44:54
lipscall
禁止吸煙警示器，可用于家庭居室或各種不宜吸煙的場合(例如醫院、會議室等)。當煙時，該禁止吸煙警示器會發出請不要吸煙!"的語言警示聲，提醒吸煙者自覺停止吸煙。

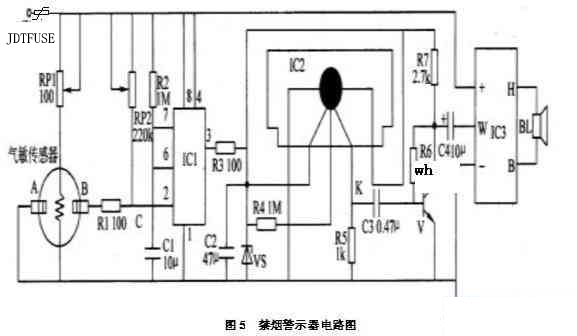

該禁止吸煙警示器電路由煙霧檢測器、單穩態觸發器、語言發生器和功率放大電路組成，煙霧檢測器由電位器RP1、電阻器R1和氣敏傳感器組成。單穩態觸發器由時基集成電路IC1、電阻器R2、電容器C1和電位器RP2組成。語音發生器電路由語音集成電路IC2、電阻器R3-R5、電容器C2和穩壓二極管VS組成。
音頻功率放大電路由晶體管V、升壓功放模塊IC3、電阻器R6、R7、電容器C3、C4和揚聲器組成。
一般工程師在設計時候都根據自己的設計習慣，用玻璃管一次性的保險絲，價格較便宜，但是這樣的設計，如果是喇叭或者后續電路有故障導致電路電流過大而出現燒毀元器件。（推薦閱讀：自恢復保險絲JDTFUSE用于小家電的綜合保護）
現在一般我們工程師都習慣采用PPTC高分子自恢復保險絲，在出現故障的時候，能夠自動的保護，非常的實用，為維修節約了成本，提升產品的品質。
