電子熔絲實質上是一種開斷電流可調、靈敏度高、反應快速的電路開路器，即斷路器．其引出端接到被測電路的保險絲座上，即可代替原來的保險絲。

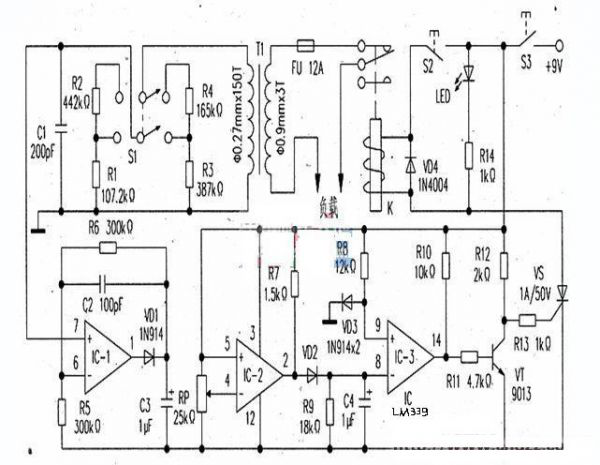

  接負載的兩個引出端和繼電器K的一組常閉觸點、一只12A的普通保險管Fu及環形取樣變壓器T1的初級繞組相串聯。T1初級接電流閾值范圍選擇開關S1．R1～R4組成電阻網絡，電流閾值分兩擋，低擋為0.1～6A，高擋為1～10A，高擋有所覆蓋。C1、C2為高頻消噪電容器。

  控制電路由一片四電壓比較器LM339(只用其中三個比較器)為核心元件組成。IC-1將交流取樣信號加以放大，由VD1整流后饋至IC-2。電位器RP用來調節門限電流。VD3為鉗位二極管，以使IC-3同相輸入端為固定電平。經濾波的直流信號由IC-3放大后．從驅動管VT集電極輸出用于可控硅VS觸發信號。當輸人電流超過由RP設定的閾值時，VS導通．K吸合使其常閉觸點斷開，同時LED點亮，表示所需保險的電路已被切斷電源。若需重新供電，只需按一下復位開關S2即可。

  RP是電流設置電位器，采用0.5w、25kΩ帶刻度旋鈕的多圈精密電位器，這樣校準和使用都非常方便。校準裝置也很簡單：將一自耦變壓器的輸出端接一根1200w左右的電熱絲．變壓器的輸入端與一只10～20A交流電流表和本電子熔絲電路串聯后，接220V交流市電。高、低擋電流范圍分別進行校準。以低擋校準為例．校準方法如下：

  (1)將RP調至中間刻度(5.0)，給自耦變壓器通電．以最小步距緩慢調節自耦變壓器的輸出至1A，然后轉動RP至電子熔絲斷開(LED亮，K吸合)。記下RP此時的精確刻度(如6.2等)，此刻度對應的電流值即為1A。

  (2)將RP調至中間刻度，自耦變壓器回零通電后按一下復位開關S1，再調自耦變壓器使電流表讀數為2A(或1.5A等)，轉動RP至電子熔絲斷開，并記下RP刻度值。

  (3)依此法重復上述過程．直至高、低擋電流范圍內的各個保險電流值均校準為止。

  (4)最后把電位器RP刻度值與對應的電流值列表(可貼在本裝置面板上)，以備使用。
