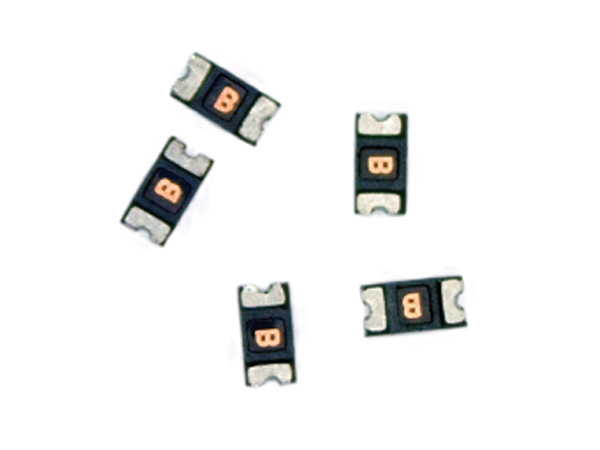

0603SL系列低內阻自恢復保險絲
ASMD0603SL系列提供微型表面貼裝過流保護，保持電流范圍為0.35-3A。保險絲內阻小是其最大的優勢， 該系列適廣泛應用于空間有限的現代電子產品中。
- 品牌： 集電通/JTDFUSE
- 分類： 低阻貼片自恢復保險絲
- 最大電壓： 6/12V
- 額定電流： 0.35A~3A
ASMD0603SL規格書
電氣特性25℃
Model | Vmax (Vdc) | Imax (A) | Ihold @25℃ (A) | Itrip @25℃ (A) | Pd typ. (W) | Maximum Time To Trip | Resistance | ||
Current (A) | Time (Sec.) | Rimin (Ω) | R1max (Ω) | ||||||
ASMD0603SL035 | 6 | 50 | 0.35 | 0.7 | 0.5 | 8.0 | 0.1 | 0.150 | 1.000 |
ASMD0603SL035-12V | 12 | 50 | 0.35 | 0.7 | 0.5 | 8.0 | 0.1 | 0.150 | 1.000 |
ASMD0603SL050 | 6 | 50 | 0.50 | 1.0 | 0.5 | 8.0 | 0.6 | 0.070 | 0.400 |
ASMD0603SL050-12V | 12 | 50 | 0.50 | 1.0 | 0.5 | 8.0 | 0.6 | 0.070 | 0.400 |
ASMD0603SL075 | 6 | 50 | 0.75 | 1.5 | 0.5 | 8.0 | 1.0 | 0.055 | 0.250 |
ASMD0603SL075-12V | 12 | 50 | 0.75 | 1.5 | 0.5 | 8.0 | 1.0 | 0.055 | 0.250 |
ASMD0603SL100 | 6 | 50 | 1.00 | 2.0 | 0.5 | 8.0 | 2.0 | 0.045 | 0.120 |
ASMD0603SL100-12V | 12 | 50 | 1.00 | 2.0 | 0.5 | 8.0 | 2.0 | 0.045 | 0.120 |
ASMD0603SL125 | 6 | 50 | 1.25 | 2.5 | 0.5 | 8.0 | 3.0 | 0.035 | 0.100 |
ASMD0603SL125-12V | 12 | 50 | 1.25 | 2.5 | 0.5 | 8.0 | 3.0 | 0.035 | 0.100 |
ASMD0603SL150 | 6 | 50 | 1.50 | 3.0 | 0.5 | 8.0 | 4.0 | 0.025 | 0.080 |
ASMD0603SL150-12V | 12 | 50 | 1.50 | 3.0 | 0.5 | 8.0 | 4.0 | 0.025 | 0.080 |
ASMD0603SL175 | 6 | 50 | 1.75 | 3.5 | 0.5 | 8.0 | 5.0 | 0.015 | 0.070 |
ASMD0603SL175-12V | 12 | 50 | 1.75 | 3.5 | 0.5 | 8.0 | 5.0 | 0.015 | 0.070 |
ASMD0603SL200 | 6 | 50 | 2.00 | 4.0 | 0.5 | 8.0 | 5.0 | 0.012 | 0.060 |
ASMD0603SL200-12V | 12 | 50 | 2.00 | 4.0 | 0.5 | 8.0 | 5.0 | 0.012 | 0.060 |
ASMD0603SL250 | 6 | 50 | 2.50 | 5.0 | 0.5 | 8.0 | 5.0 | 0.010 | 0.055 |
ASMD0603SL250-12V | 12 | 50 | 2.50 | 5.0 | 0.5 | 8.0 | 5.0 | 0.010 | 0.055 |
ASMD0603SL260 | 6 | 50 | 2.60 | 5.2 | 0.5 | 8.0 | 5.0 | 0.008 | 0.050 |
ASMD0603SL260-12V | 12 | 50 | 2.60 | 5.2 | 0.5 | 8.0 | 5.0 | 0.008 | 0.050 |
ASMD0603SL300 | 6 | 50 | 3.00 | 6.0 | 0.5 | 8.0 | 5.0 | 0.008 | 0.040 |
ASMD0603SL300-12V | 12 | 50 | 3.00 | 6.0 | 0.5 | 8.0 | 5.0 | 0.008 | 0.040 |
V max = 元件在額定電流下能承受的最大電壓.
I max =元件在額定電壓下能承受的最大電流.
I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
I trip = 在25℃靜止空氣環境中,最小動作.
Pd =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.
Ri min/max =25℃溫度條件下的初始阻值(焊接前).
R1max = 25℃溫度條件下,焊接一小時後的最大阻值.
注意 : 超出指定額定值的操作，可能會導致?lián)p傷和可能產生電弧和火焰.

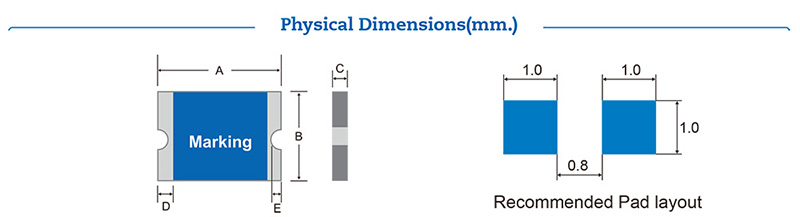

Model | A | B | C | D | E | |||
Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | |
| ASMD0603SL035 | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD603SL035-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD0603SL050 | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD0603SL050-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD0603SL075 | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD0603SL075-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.3 | 0.7 | 0.15 | 0.5 |
| ASMD0603SL100 | 1.45 | 1.85 | 0.65 | 1.05 | 0.4 | 1.0 | 0.15 | 0.5 |
| ASMD0603SL100-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.4 | 1.0 | 0.15 | 0.5 |
| ASMD0603SL125 | 1.45 | 1.85 | 0.65 | 1.05 | 0.4 | 1.0 | 0.15 | 0.5 |
| ASMD0603SL125-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.4 | 1.0 | 0.15 | 0.5 |
| ASMD0603SL150 | 1.45 | 1.85 | 0.65 | 1.05 | 0.5 | 1.2 | 0.15 | 0.5 |
| ASMD0603SL150-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.5 | 1.2 | 0.15 | 0.5 |
| ASMD0603SL175 | 1.45 | 1.85 | 0.65 | 1.05 | 0.5 | 1.2 | 0.15 | 0.5 |
| ASMD0603SL175-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.5 | 1.2 | 0.15 | 0.5 |
| ASMD0603SL200 | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL200-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL250 | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL250-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL260 | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL260-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL300 | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
| ASMD0603SL300-12V | 1.45 | 1.85 | 0.65 | 1.05 | 0.7 | 1.4 | 0.15 | 0.5 |
