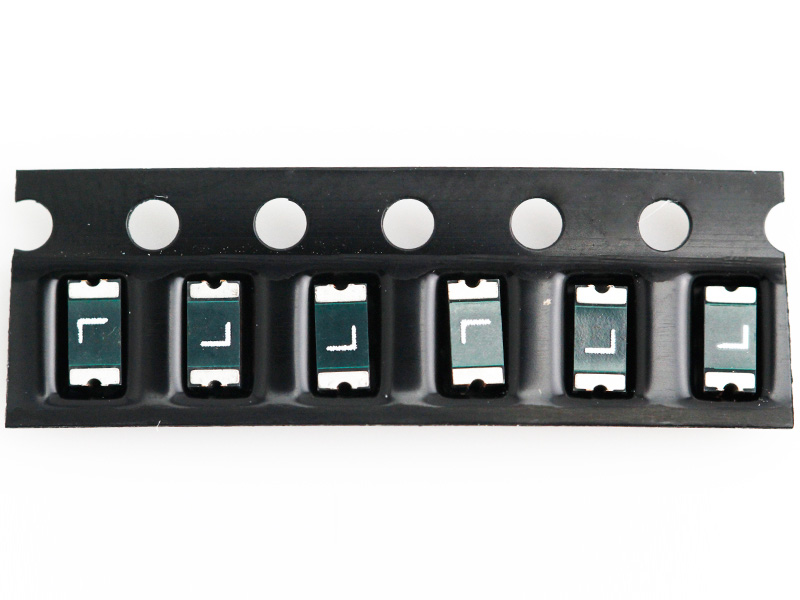

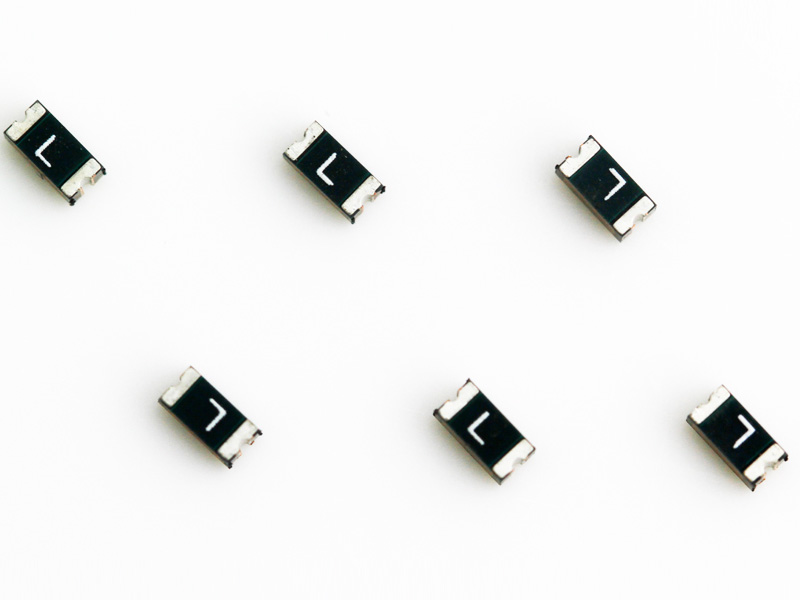

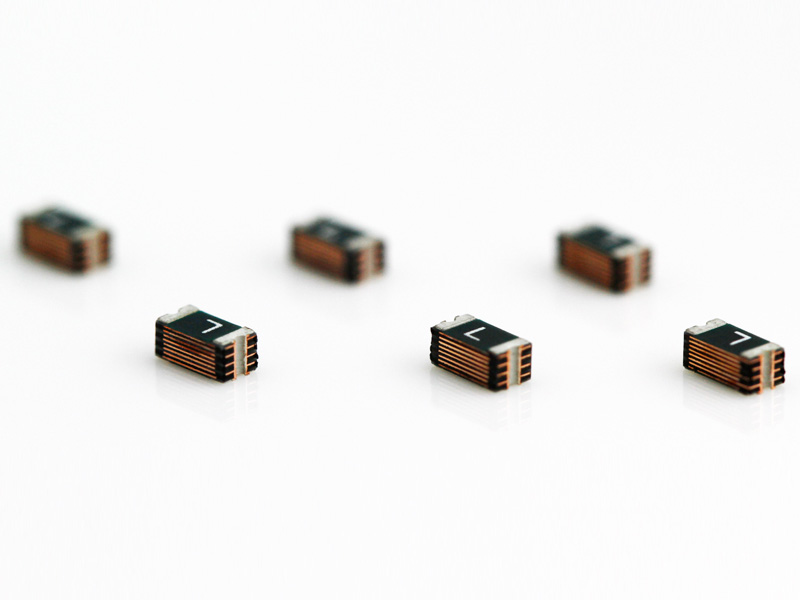

力特1206L系列貼片保險絲
1206L系列PTC可為空間極為有限且需要自恢復保護的應用提供表面貼裝過電流保護。
- 品牌： 力特/littelfuse
- 分類： 貼片保險絲
- 最大電壓： 6V-30V
- 額定電流： 0.05A-2A
Littelfuse_1206L規格書
1206L Series Electrical Characteristics
Part Number | Marking | Ihold (A) | Itrip (A) | Vmax (Vdc) | Imax (A) | Pd typ. (W) | Maximum Time To Trip | Resistance | ||
Current (A) | Time (Sec.) | Rmin (Ω) | R1max (Ω) | |||||||
1206L005/60 | f6 | 0.05 | 0.15 | 60 | 10 | 0.6 | 0.25 | 1.50 | 3.60 | 20.00 |
1206L010/60 | n6 | 0.10 | 0.25 | 60 | 10 | 0.6 | 0.50 | 1.50 | 1.50 | 10.00 |
1206L012 | A | 0.125 | 0.29 | 30 | 100 | 0.6 | 1.00 | 0.20 | 1.500 | 6.000 |
1206L016 | B | 0.16 | 0.37 | 30 | 100 | 0.6 | 1.00 | 0.30 | 1.200 | 4.500 |
1206L02012 | C | 0.20 | 0.42 | 24 | 100 | 0.6 | 8.00 | 0.10 | 0.650 | 2.600 |
1206L0251 | D | 0.25 | 0.50 | 16 | 100 | 0.6 | 8.00 | 0.08 | 0.550 | 2.300 |
1206L0351 | E | 0.35 | 0.75 | 6 | 100 | 0.6 | 8.00 | 0.10 | 0.300 | 1.200 |
1206L035/16 | J | 0.35 | 0.75 | 16 | 100 | 0.6 | 8.00 | 0.10 | 0.300 | 1.200 |
1206L035/30 | J3 | 0.35 | 0.75 | 30 | 100 | 0.6 | 8.00 | 0.10 | 0.30 | 1.20 |
1206L0501 | F | 0.50 | 1.00 | 6 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
1206L050/15 | M | 0.50 | 1.00 | 15 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
1206L050/24 | F2 | 0.50 | 1.00 | 24 | 100 | 0.6 | 8.00 | 0.10 | 0.15 | 0.75 |
1206L075/13.2 | G1 | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.350 |
1206L075/16 | GF | 0.75 | 1.50 | 16 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.2900 |
1206L075TH1 | G | 0.75 | 1.50 | 8 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.290 |
1206L110TH1 | H | 1.10 | 2.20 | 8 | 100 | 0.8 | 8.00 | 0.10 | 0.040 | 0.210 |
1206L150TH1 | K | 1.50 | 3.00 | 8 | 100 | 0.8 | 8.00 | 0.30 | 0.040 | 0.120 |
1206L175 | V | 1.75 | 3.50 | 6 | 100 | 0.8 | 8.00 | 0.50 | 0.020 | 0.090 |
1206L200 | L | 2.00 | 3.50 | 6 | 100 | 0.8 | 8.00 | 1.50 | 0.018 | 0.080 |

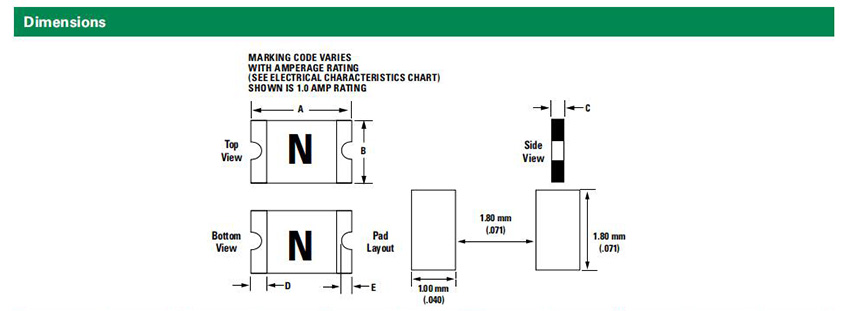

Part Number | A | B | C | D | E | |||||||||||||||
Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | |||||||||||
Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | |
1206L005/60 | 0.12 | 0.13 | 3.0 | 3.40 | 0.06 | 0.07 | 1.50 | 1.80 | 0.03 | 0.05 | 0.65 | 1.25 | 0.01 | 0.03 | 0.25 | 0.75 | 0.002 | 0.018 | 0.05 | 0.45 |
1206L010/60 | 0.03 | 0.05 | 0.65 | 1.25 | ||||||||||||||||
1206L012/48 | 0.03 | 0.05 | 0.65 | 1.25 | ||||||||||||||||
1206L012 | 0.03 | 0.06 | 0.65 | 1.45 | ||||||||||||||||
1206L016 | 0.03 | 0.06 | 0.65 | 1.45 | ||||||||||||||||
1206L020/30 | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
1206L020 | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
1206L025/24 | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
1206L025 | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
1206L035 | 0.02 | 0.03 | 0.45 | 0.75 | ||||||||||||||||
1206L035/16 | 0.02 | 0.03 | 0.45 | 0.75 | ||||||||||||||||
1206L035/30 | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
1206L050 | 0.02 | 0.03 | 0.45 | 0.75 | ||||||||||||||||
1206L050/15 | 0.02 | 0.03 | 0.45 | 0.75 | ||||||||||||||||
1206L050/24 | 0.03 | 0.05 | 0.75 | 1.25 | ||||||||||||||||
| 1206L075/13.2 | 0.03 | 0.05 | 0.75 | 1.25 | ||||||||||||||||
| 1206L075/16 | 0.03 | 0.05 | 0.75 | 1.25 | ||||||||||||||||
| 1206L075TH | 0.02 | 0.03 | 0.40 | 0.75 | ||||||||||||||||
| 1206L110TH | 0.01 | 0.02 | 0.30 | 0.60 | ||||||||||||||||
| 1206L110/16 | 0.03 | 0.05 | 0.75 | 1.25 | ||||||||||||||||
| 1206L150TH | 0.02 | 0.04 | 0.50 | 1.00 | ||||||||||||||||
| 1206L175 | 0.03 | 0.08 | 0.80 | 1.80 | ||||||||||||||||
1206L200 | 0.03 | 0.07 | 0.80 | 1.60 | ||||||||||||||||
