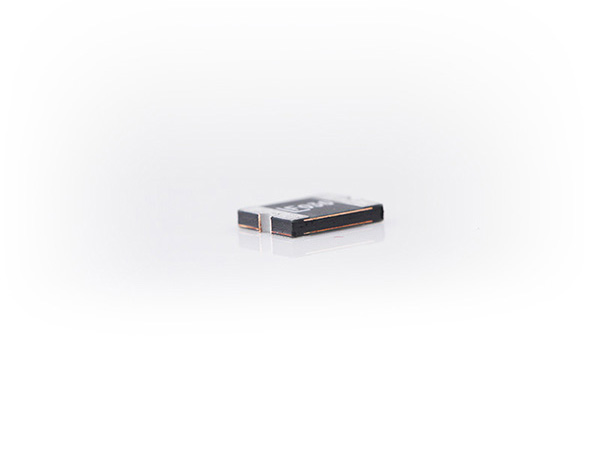

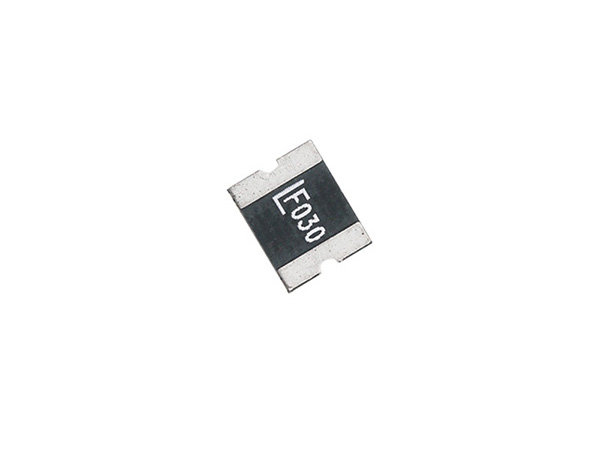

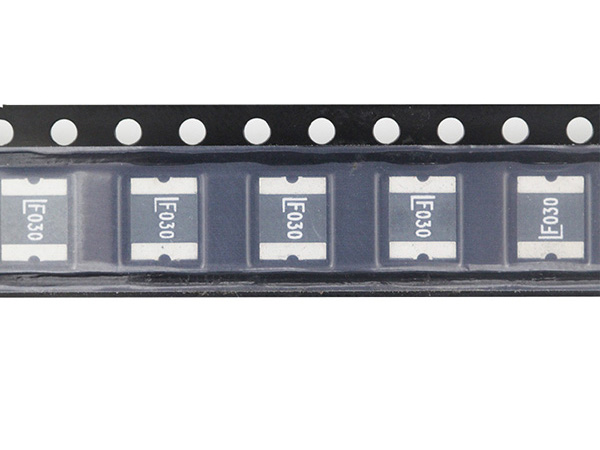

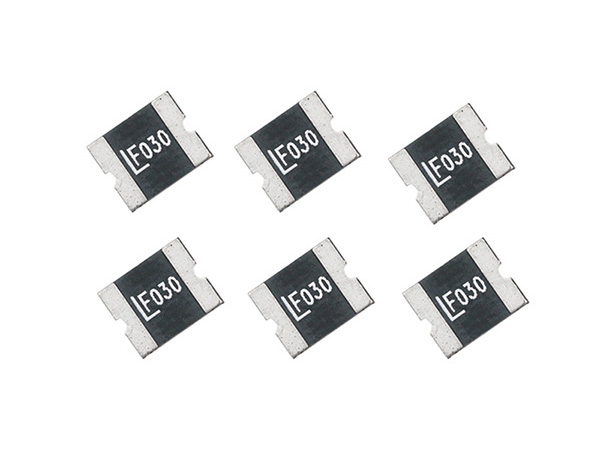

力特2016L系列貼片保險絲
2016L系列器件可為需要自恢復保護的低電壓（≤60V）應用提供表面貼裝過電流保護。
功能與特色: 符合RoHS標準，無鉛；對故障電流作出快速響應； 高電壓，小尺寸，與高溫焊料兼容。
- 品牌： 力特/littelfuse
- 分類： 貼片保險絲
- 最大電壓： 6V-60V
- 額定電流： 0.3A-2A
Littelfuse_2016L規格書
2016L Series Electrical Characteristics
Part Number | Marking | Ihold (A) | Itrip (A) | Vmax (Vdc) | Imax (A) | Pd typ. (W) | Maximum Time To Trip | Resistance | ||
Current (A) | Time (Sec.) | Rmin (Ω) | R1max (Ω) | |||||||
2016L030 | LF030 | 0.30 | 0.60 | 60 | 20 | 1.40 | 1.5 | 3.0 | 0.500 | 2.300 |
2016L050 | LF050 | 0.55 | 1.10 | 60 | 20 | 1.40 | 2.5 | 5.0 | 0.200 | 1.000 |
2016L075/60 | LF075 | 0.75 | 1.50 | 60 | 20 | 1.40 | 8.0 | 0.5 | 0.130 | 0.900 |
2016L100 | LF100 | 1.10 | 2.20 | 15 | 40 | 1.40 | 8.0 | 0.5 | 0.100 | 0.400 |
2016L100/33 | LF100-33 | 1.10 | 2.20 | 33 | 40 | 1.40 | 8.0 | 0.5 | 0.100 | 0.400 |
2016L150 | LF150 | 1.50 | 3.00 | 15 | 40 | 1.40 | 8.0 | 1.0 | 0.070 | 0.180 |
2016L150/33 | LF150-33 | 1.50 | 3.00 | 33 | 40 | 2.0 | 8.00 | 1.00 | 0.070 | 0.180 |
2016L200 | LF200 | 2.00 | 4.20 | 6 | 40 | 1.40 | 8.0 | 3.0 | 0.048 | 0.100 |
2016L260/24 | LF260-24 | 2.60 | 5.00 | 24 | 40 | 1.6 | 8.00 | 5.00 | 0.025 | 0.075 |
2016L300/16 | LF300 | 3.00 | 5.00 | 16 | 40 | 1.6 | 8.00 | 10.00 | 0.015 | 0.048 |
2016L500 | LF500 | 5.00 | 10.00 | 6 | 100 | 2.0 | 25.00 | 2.00 | 0.005 | 0.025 |

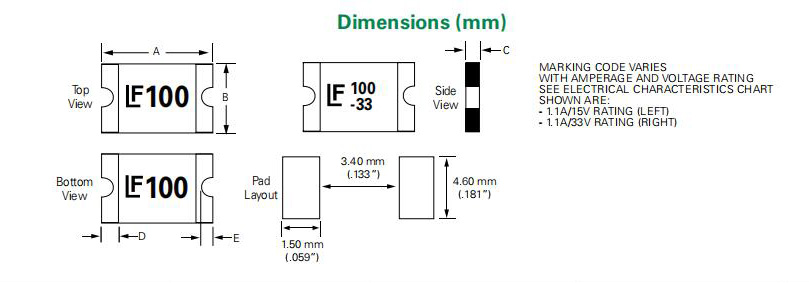

Part Number | A | B | C | D | E | |||||||||||||||
Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | |||||||||||
Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | |
2016L030 | 0.19 | 0.21 | 4.72 | 5.44 | 0.15 | 0.17 | 3.7 | 4.43 | 0.03 | 0.05 | 0.75 | 1.25 | 0.01 | 0.06 | 0.3 | 1.5 | 0.01 | 0.03 | 0.25 | 0.65 |
2016L050 | 0.05 | 0.08 | 1.20 | 2.00 | ||||||||||||||||
2016L075/60 | 0.05 | 0.08 | 1.20 | 2.00 | ||||||||||||||||
2016L100 | 0.02 | 0.03 | 0.50 | 0.75 | ||||||||||||||||
2016L100/33 | 0.03 | 0.05 | 0.75 | 1.25 | ||||||||||||||||
2016L150 | 0.03 | 0.06 | 0.75 | 1.55 | ||||||||||||||||
2016L150/33 | 0.03 | 0.06 | 0.80 | 1.60 | ||||||||||||||||
| 2016L200 | 0.02 | 0.03 | 0.50 | 0.75 | ||||||||||||||||
| 2016L260/24 | 0.03 | 0.06 | 0.80 | 1.60 | ||||||||||||||||
2016L300/16 | 0.03 | 0.06 | 0.80 | 1.60 | ||||||||||||||||
2016L500 | 0.03 | 0.06 | 0.80 | 1.60 | ||||||||||||||||
