集電通自恢復保險絲A600-150的安防樓宇應用

2021-08-05 15:17:37 lipscall

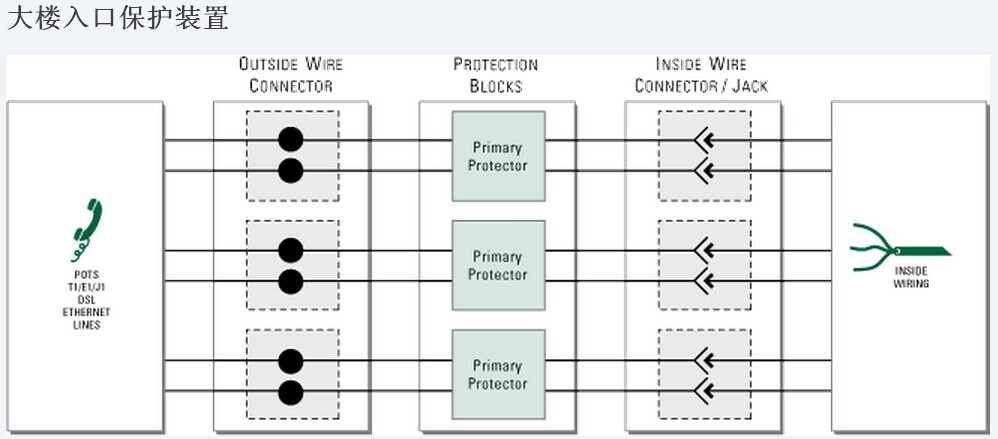

      此處顯示的電路可承受過載、短路或電壓瞬變（雷擊、ESD等），并且可能需要保護元件達到規定標準或確?？煽康碾娐愤\(yùn)行。



      保護應用：

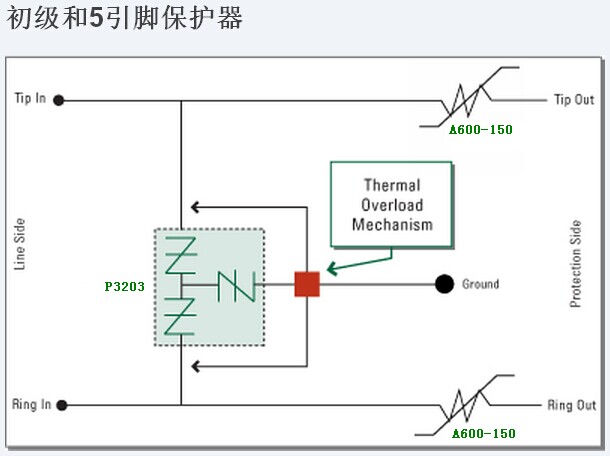

      集電通（JDFTFUSE）提供一系列初級保護解決方案組件。 圖中所示的是一款裝配有外部TOM和一對A600-150自恢復保險絲（PTC）的P3203ACMC SIDACtor? 裝置。



      解決方案說明：



      某些設備應用不需要過電流保護（OCP）。 在那些只需要過壓保護的設備應用中，“輸入”端被短路至它們各自的“輸出”端。 其他過壓保護元件的選擇包括帶有TOM的P6002ACMC SIDACtor?裝置，或帶有完整TOM的3元件SL1021B500RS氣體放電管。



      配套解決方案：



      本解決方案專為符合Telcordia GR-974標準要求而設計。



      監管問題：(推薦閱讀：PTC在USB端口的應用)



      集電通（JDTFUSE）為改進型TO-220 “A-Pack” SIDACtor? 裝置提供的TOM設計已經過檢驗。
