JDTFUSE自恢復保險絲在抄表系統集中器的過流保護應用

2021-08-05 15:20:19 lipscall



      集中器是抄表系統中集中采集數據的隨便，是對千家萬戶的水、電、氣等能量表的自動計數、抄表、記錄、繳費的自動控制系統。此系統的建立和應用，可大大減少人工抄表、人工收費帶來的不便和大量的人力資源浪費，以及減少小偷仿冒抄表與收費員入室盜竊情況。



      是科技進步帶來的便利和現代化，但這是個復雜的網絡系統，在安裝與應用中容易出現很多問題，特別是接線錯誤、雷電、ESD等等都會對系統設備造成危害。集中器設備的前端連接用戶的計量表（水表、電表、氣表等），后面連接著存儲與控制設備以及監視與上位采集設備設備等。



      在這種網絡系統結構中，設備之間的數據交換多應用RS485通訊方式。前端的計量表與集中器的連接線以及與上位機的連接線纜都較長，而且大多在室外。(相關閱讀：PPTC在ADSL系統過流保護)



      室外設備及線纜最容易感應雷電流、意外的高壓串?dāng)_、或ESD而損壞室內設備的通訊接口及相關的DSP電路，在實際應用中發現，當夏天一到，各種故障相繼發生、成了維修高峰期，事實上都是防雷與過壓保護問題沒有處理好而導致的。



      很多工程師在設計中都用ESD器件做過壓保護來預防RS485的DSP芯片損壞，而 ESD器件只能在一個小的過壓范圍起到保護作用，非常有限，多數情況下是保護不了RS485的DSP電路的，當出現的大電流作用時間稍長，其 ESD器件、RS485的DSP電路都會被燒壞。



      要解決好這個問題，只選用ESD器件是不夠的，通過我們長期實驗，選用JDTFUSE與ESD器件配合應用效果最好，因JDTFUSE是深圳集電通實業生產的自恢復保險絲（是高分子聚合物的PTC過載保護元件，又名自復過流保護器或萬次保險絲）

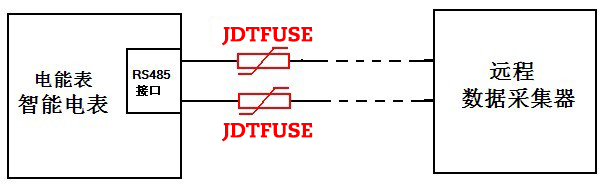

      在集中器電源線和RS485通信線靠進口處串聯一個JDTFUSE，并在后面并聯一個TVS管或MOV壓敏電阻即可，這樣雷電流通過JDTFUSE和TVS或MOV放電，其放電電流使JDTFUSE電阻值急劇變大，限制了通過TVS或MOV的電流.



      通過保護TVS或MOV達到保護整個RS485的DSP電路系統目的，正常時JDTFUSE變?yōu)榈碗娮?，不影響集中器設備的工作，選用JDTFUSE自復位過流保護器，元件最少成本最低，使集中器產品免受意外傷害和降低潛在的質量風險。（推薦閱讀：自恢復保險絲在小家電（帶電機工作）中的應用）
