自恢復保險絲PPTC在555時基電路的應用

2021-08-05 15:20:52 lipscall

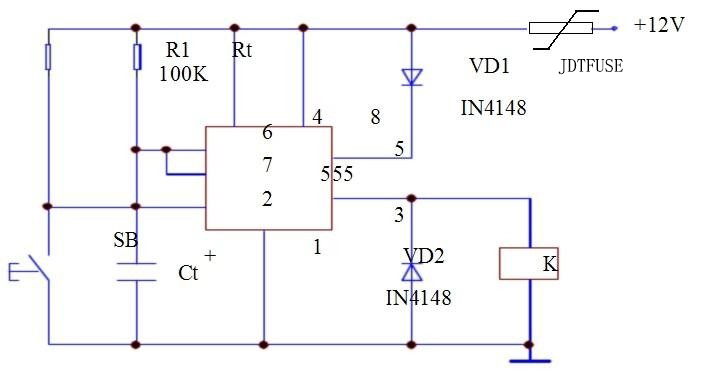

      電路工作原理 電路原理如圖所示







    當按下按鈕SB時，12V的電源通過電阻器Rt向電容器Ct充電，使得6腳的電位不斷升高當6腳的電位升到5腳的電位時，電路復位定時結束。由于在5腳串上了一個二極管VD1使得5腳電位上升，因此比一般接法（懸空或通過小電容接地）具有了更長時間的定時。（推薦閱讀:PTC熱敏電阻在洗腳盆的過載保護應用）



      元器件的選擇 555電路選用NE555、μA555、SL555等時基集成電路；二極管VT1、VT2選用4148型硅開關二極管；電阻器R1、Rt選用RTX—1/4W型碳膜電阻器；電容器Ct選用電解電容器；繼電器K可根據用電設備的需要選擇。



      電路定時時間可以通過調節電阻器Rt、電容器Ct的參數值來改變定時時間的長短。



      電源電路中特別選用來pptc自恢復保險絲來做過流保護，當電路中出現過流現象，自恢復保險絲很快的處于保護狀態，有效的保護了電路中其他的元件部分，比一次性的保險絲方便很多，只要排除故障，斷電就能自動恢復之前的電路狀態。
