自恢復保險絲在物聯網傳感器的保護應用
2021-08-19 10:21:31
lipscall
物聯網傳感器是現代通訊的新新產品，主要應用于家庭、企業、物流公司、快遞公司、郵電系統的管理等場所。物聯網傳感器后面連接到轉換器、電腦、互聯網。屬于現代網絡的前端通訊產品。
其通訊距離有遠的也有較近的，屬于通訊方式多為RS485方式，這種通訊方式的電壓較低、電流較小、線路較長可達到2KM，這樣的線路很容易遭到雷擊而燒壞。(相關閱讀：PPTC在220V AC燈觸摸調光器電路中的應用)
實際應用中，RS485接口電路很容易被損壞，因物聯網傳感器系統本身就是一個復雜的系統，物聯網傳感器產品一般是專業廠家生產，其配套的各種配件都是有不同的廠家設計生產，其電氣連接與匹配是設計工程師的主要問題.
因系統復雜，產生的電磁環境也非常復雜，稍有不慎，就會產生接線電源線與數據線接錯、電源線接反、數據線短路等問題。這些問題最終表現在燒壞RS485數據接口電路、或電梯控制器整個DSP系統損壞。(推薦閱讀：自恢復保險絲在LED背光電源接口的保護應用)
同時，因復雜的電磁環境，使電路常常感應到空間的打火高壓、ESD高壓等損壞控制器的RS485電路或DSP系統。還有較長的連接線纜很容易受到雷電入侵或感應瞬時高壓對RS485接口電路及控制器DSP系統的損壞等等。要處理好上述問題，必須對RS485接口設計可靠保護電路，包括過流保護、過壓保護。
使用PolySwitch PPTC（正溫度系數熱敏電阻）器件是一個高性價比的防護方案，在短路故障狀態下，PPTC 器件能夠快速的動作從低阻態轉為高阻態，從而限制電流保護RS485接口與設備。

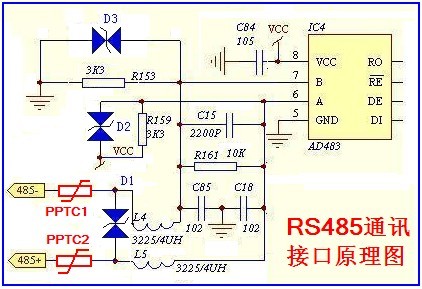

對于過壓保護，我們可以使用TVS管(硅基 ESD 保護器件)，TVS管鉗位電壓低、ESD 抵抗能量高、封裝尺寸小，是RS485接口靜電防護、過壓保護的理想選擇。下圖是在RS485端口上使用 PPTC 器件與TVS器件保護的典型應用。
