我們都知道ESD保護器的封裝有很多種，即使是同一種形式的封裝，也會有著不同的表達方式。常有客戶會有疑問：

    DNF1006封裝就是0402嗎？

    又或者有人問：SOD-882封裝的ESD保護器貴司有嗎？

    那么下面我們就來詳細了解DFN1006、0402、SOD-882這三種封裝之間的關系。

    其實SOD-882封裝就是DFN1006封裝，其尺寸又剛好符合0402的尺寸。由此可見，DFN1006、0402、SOD-882是同一種封裝形式，只是不同的電子工程師，對于同一封裝的叫法習慣不一樣而已。DFN1006（0402、SOD-882）小型封裝ESD保護器具有反應速度快，導通電壓低、體積小、集成度高、同時實現多條數據線保護的優點。同時，ESD保護器的電容值低，是理想的高頻數據保護器件，多樣化封裝，完全可實現在不同位置、空間上靈活地進行集成化ESD保護。

    深圳集電通自主品牌的DFN1006（0402、SOD-882）封裝ESD保護器，其工作電壓有：3.3V、4.5V、5V、7V、8V、9V、12V、15V、24V，具體詳細型號如如下：

1、工作電壓3.3V ESD保護器型號：JEN1006-3.3V-C、JEN1006-3.3V-ULC；

2、工作電壓4.5V ESD保護器型號：JEN1006-4.5V-C；

3、工作電壓5V ESD保護器型號：JEN1006-5V、JEN1006-5V-C、JEN1006-5V-LC、JEN1006-5V-UL、JEN1006-5V-ULC；

4、工作電壓7V ESD保護器型號：JEN1006-7V-C；

5、工作電壓8V ESD保護器型號：JEN1006-8V-ULC；

6、工作電壓9V ESD保護器型號：JEN1006-9V-C；

7、工作電壓12V ESD保護器型號：JEN1006-12V-C、JEN1006-12V-L、JEN1006-12V-ULC

8、工作電壓15V ESD保護器型號：JEN1006-15V；

9、工作電壓24V ESD保護器型號：JEN1006-24V-C；、JEN1006-24V-ULC；

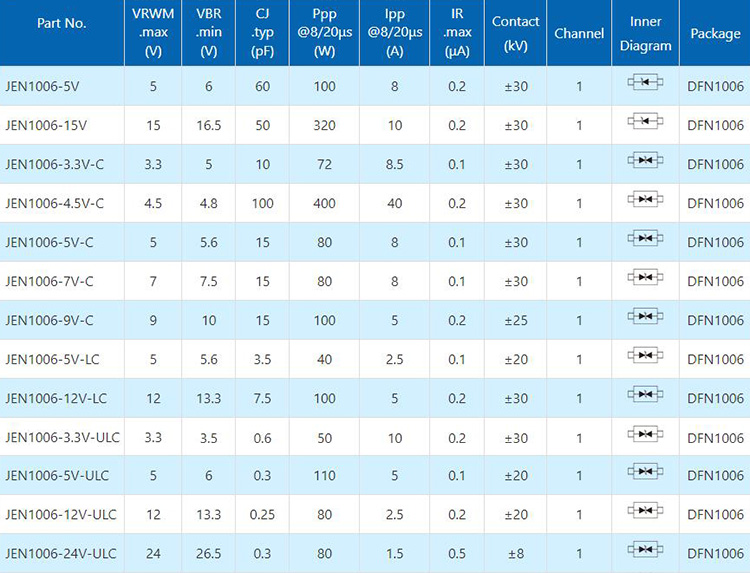

該系列詳細參數表如下：

    電路靜電保護方案，具體選用什么型號的ESD保護器，還需要根據電路情況和測試條件來選擇。有關方案設計、保護器選型、EMC測試、樣品申請、量產服務等，可直接咨詢集電通在線工程師，我們會為您提供滿意的服務！

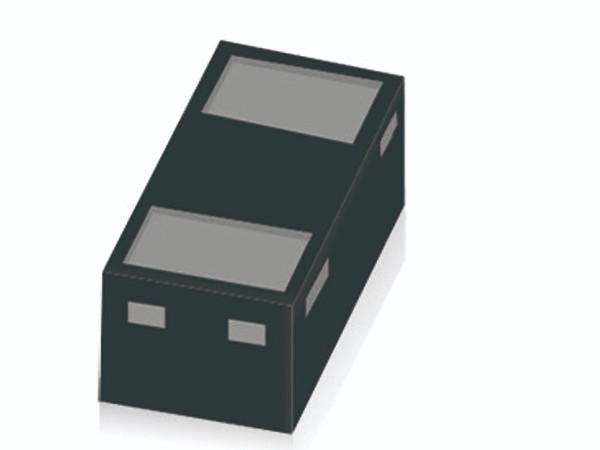

(DFN1006封裝ESD保護器)
