JDTFUSE在LCD驅動板的保護應用

2021-08-19 11:02:07 lipscall

      LCD液晶顯示器廣泛應用于電腦顯示、安防監控、工業設備監控、醫療監視、各種電視機、廣告機、電子相冊等各行各業。LCD液晶顯示器由LCD液晶屏、DSP驅動板、高頻高壓逆變器、電源適配器等幾部分組成。其數據轉換與數據處理的DSP驅動控制板與高頻高壓逆變器一般是一個電源適配器供電。



      現在生產LCD液晶顯示器的廠家都是專業性的，大多數生產LCD液晶顯示器的廠家并不生產電源適配器，電源適配器大多是外購的AC/DC電源適配器，具有隨意性。（相關閱讀：JDTFUSE在大功率LED照明的應用）



      而我們的生活中有太多的設備需要類似的適配器供電，不同的適配器可能有不同的供電電壓和功率，甚至于電源的正負極性，適配器的錯誤使用會給設備帶來嚴重的損壞，另外在適配器插拔過程中形成的尖峰噪音也會給LCD液晶顯示器驅動電路帶來傷害。



      對于類似電源口的保護已成為設計工程師必須考慮的問題，可以應用一個 PolySwitch 聚合物正溫度系數 (PPTC) 器件，以及一個瞬態電源抑制器TVS管，能夠同時完成過壓、過流、電源誤接、電源逆接等多方位的保護。



      PPTC元件串聯于電源線上，在其后面并聯雙向一個瞬態電源抑制器TVS，當電源低壓過高、電流太大時，高壓通過PPTC和TVS，這時TVS能快速有效的鉗位電壓并分流故障電流，而 PolySwitch PPTC則可以繼而快速的關斷過大的電流，從而幫助保護TVS管和下游電子組件。(推薦閱讀： PTC自恢復保險絲與陶瓷PTC的性能比較)

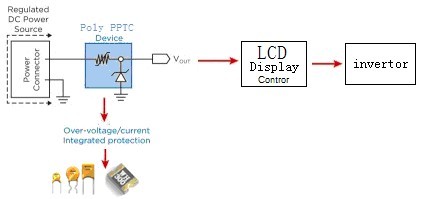

      PPTC在LCD液晶顯示器電源接口輸入端的典型應用如下圖所示：





      PPTC是高分子正溫度系數的熱敏電阻，又名自恢復保險絲或自恢復過流保護器，其關斷過程實際上是因大電流使PPTC的電阻值因焦耳熱使其由低電阻突變到了高電阻，進而阻斷了電路的電流，從而達到了保護的目的，當斷電或故障排除后自動恢復為低電阻狀態。



      與TVS配合保護是最可靠的保護方案，因TVS不能經受較長時間的大電流，TVS很快就會燒壞，這時PPTC通過保護TVS而保護了整個LCD液晶顯示器電路系統。
