表貼自恢復保險絲200mA
2021-08-18 10:25:59
lipscall
表貼自恢復保險絲也就是我們平常所說的貼片自恢復保險絲，屬表面貼裝型的自恢復保險絲，表貼自恢復保險絲200mA的保險絲集電通品牌的有ASMD0603-020、ASMD0805-020、ASMD1206-020、ASMD1210-020、ASMD1812-020以上幾個型號，25℃的溫度下保持電流為200mA，ASMD0603-020型號的熔斷電流為500mA，最大電流為40A ,最大電壓為9V；ASMD0805-020熔斷電流也是500mA，而此型號的最大電流為100A，最大電壓為9V；ASMD1206-020的熔斷電流則為460mA，最大電流為100A，最大電壓為24V；ASMD1210-020熔斷電流是保持電流的2倍即為400mA，其最大電流為100A，最大電壓為30V；ASMD1812-020熔斷電流則為400mA，最大電流為100A，最大電壓為30V。
深圳集電通還代理有Littelfuse力特表貼自恢復保險絲，200mA的表貼自恢復保險絲型號有0603L-020、0805L-020、1206L-020、1210L-020、1812L-020。0603L-020熔斷電流為500mA ，最大電流為40A，最大電壓為9V，此型號的絲印為H；0805L-020的熔斷電流為500mA，最大電流為100A，最大電壓為9V，絲印為C；1206L-020的熔斷電流為420mA，最大電流為100A，最大電壓為24V，絲印為C；1210L-020的熔斷電流為400mA，最大電流為10A，最大電壓為30V，絲印為C；1812L-020的熔斷電流為400mA，最大電流為100A，最大電壓為30V，絲印為L(zhǎng)F020。
表貼自恢復保險絲200mA選型時，首先要考慮的是電路板的空間問題，0603封裝的尺寸為1.6*0.8mm，0805封裝的尺寸為2.0*1.2mm，1206封裝的尺寸為3.2*1.6mm，1210封裝的尺寸為3.2*2.5mm，1812封裝的尺寸為4.6*3.2mm。其次要考慮電路的最大電流及最大電壓，然后再選擇對應的型號。表貼自恢復保險絲的正常工作為-40℃~+85℃。

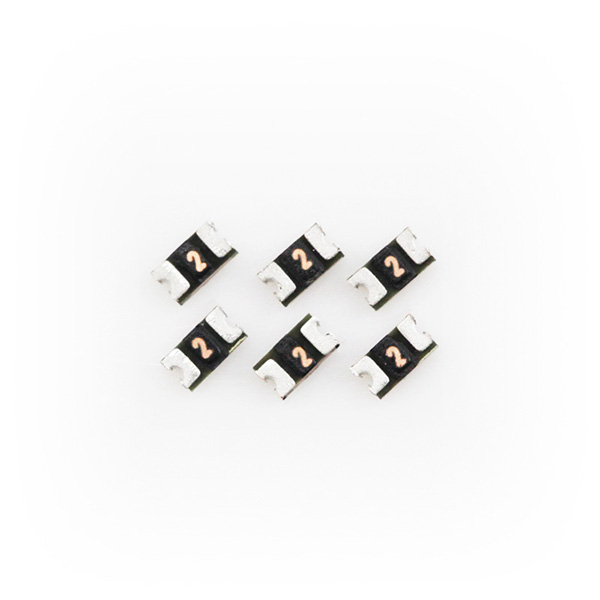

（集電通ASMD0603-020表貼自恢復保險絲實拍圖）
