熱敏電阻PPTC在日光燈整流器里的保護應用方案

2021-08-18 16:19:44 lipscall

      日光燈整流器的電氣結構與功能：



      管兩日光燈整流器是指在燈端串聯鎮流器，燈管的另兩端串聯啟輝器，當啟動的瞬間啟輝器聯通，燈管點亮后，啟輝器自動跳開，現在我們可以把啟輝器的兩端并聯一個PTC用作啟輝器的保護，這樣更有利于電路的工作和保護作用.



      PPTC熱敏電阻器作為電子鎮流器、節能燈預熱軟啟動元件,能大大地提高燈管的開關次數和使用壽命,同時克服了普通PTC熱敏電阻器在電子鎮流器、節能燈預熱啟動后,有溫升、有功耗的缺點,提高了燈的光通量、流明數和發光效率.



      PTC在日光燈中的使用方法：



      PTC用在什么部位？PPTC做日光燈的啟動保護，鎮流器，節能燈預熱后，提高燈管的使用壽命。



      解決什么問題？（相關閱讀：PTC在對講機電路里面的應用）



      PPTC在日光燈/節能燈中主要解決以下問題：



      1、提高燈管的開關次數；

      2、延長燈管的使用壽命。

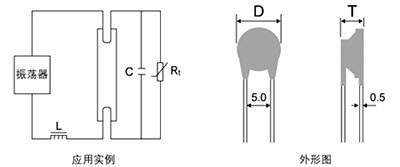

      具體的用法？PTC串聯在燈管另外一端，和啟輝器并聯在一起使用。詳細請見下圖。
