自恢復保險絲PPTC在LED路燈智能控制項目的保護應用方案
2021-08-18 17:55:49
lipscall
LED路燈智能控制器的系統結構與功能：

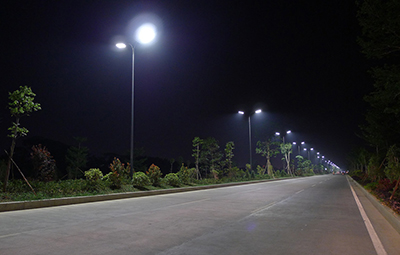

LED路燈是目前和今后的道路照明的主要發展方向，其控制系統已發展為遠程智能控制，該系統主
要由控制電腦、路燈組成。其系統組成框圖如下：
其中路燈控制室的計算機完成對LED路燈的工作狀態進行全程監控，包括路燈亮、滅狀態、亮滅時間、亮度、電源電壓是否正常、路燈位置的環境照度、環境溫度等狀態參量的監控。路燈完成照亮、照明功能。路燈在計算機的監控下完成工作，路燈與計算機之間通過RS485串行數據通信，已達到監控目的。
⑴、JDTFUSE用在LED路燈智能控制的什么部位？
JDTFUSE應用于LED路燈的智能控制控制板上，串聯在路燈智能控制板的RS485接口輸入端，并在其后并聯一個TVS管，這是JDTFUSE與TVS管配合應用的。

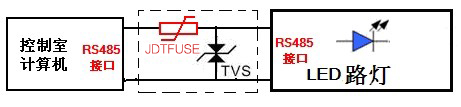

JDTFUSE與TVS管配合應用原理如下圖：
.jpg "JDTFUSE")
JDTFUSE為集電通生產的集電通PPTC產品。
解決什么問題？上述設計解決的問題是基于雷電對LED路燈智能控制板的損壞，因路燈與控制計算機間的距離較遠，容易受到過壓傷害、雷電損壞，如果沒有PTC和TVS，則遇上一次雷電入侵，即可損壞所有相連接的LED路燈智能控制板。
會導致生產廠家和工程商重大的經濟損失。如果只應用TVS管而不應用JDTFUSE，則結果同樣是損壞LED路燈智能控制板，因TVS耐受大電流的時間很短，有幾個雷電波到來就會燒壞TVS管。
具體的用法？具體應用方法，是將JDTFUSE串聯在路燈智能控制板上的RS485端口，并在其后并聯一個TVS管，這就是JDTFUSE與TVS管配合應用的實例。
工作原理是當雷電流入侵后經過JDTFUSE和TVS到電源，雷電流不燒壞路燈智能控制板，強大的雷電流經過JDTFUSE使其阻值迅速變大（因時間短不會使JDTFUSE處于特高阻態）而保護TVS管，所以本質就是通過PTC保護TVS來達到保護系統的目的.(推薦閱讀:PTC在USB端口的應用)
如果沒有JDTFUSE，則雷電流來了后會燒壞TVS管，后面的雷電波就會燒壞控制板了，所以使用JDTFUSE做路燈智能控制保護，實際上是通過保護TVS管來實現對系統電路的保護功能。
